ラック収納可能なプラスチックパレットの説明

倉庫ラックシステム用パレットの選び方 (2026 年調達ガイド)

このガイドが存在する理由 (および購入者が答えなければならないこと)

多くの調達チームは、「このパレットはラックに載せることができますか?」というリスクの高い質問を受けます。実際の倉庫では、ラックの安全性の問題は構造的な不一致、つまり床積み用のパレットがラックの梁上に配置されていることによって始まることがよくあります。このガイドでは、「ラッキング可能」の本当の意味、ラッキング荷重が静的/動的定格とどのように異なるか、ビーム スパンが重要な理由、ラッキング保管用のパレットを承認する前に購入者が要求する必要がある技術的証拠について説明します。

はじめに: すべてのプラスチック パレットがラックに載せられるわけではありません

多くの購入者は、プラスチックパレットが倉庫のラックシステムで自動的に使用できると想定しています。

実際には、この仮定は間違っていることがよくあります。

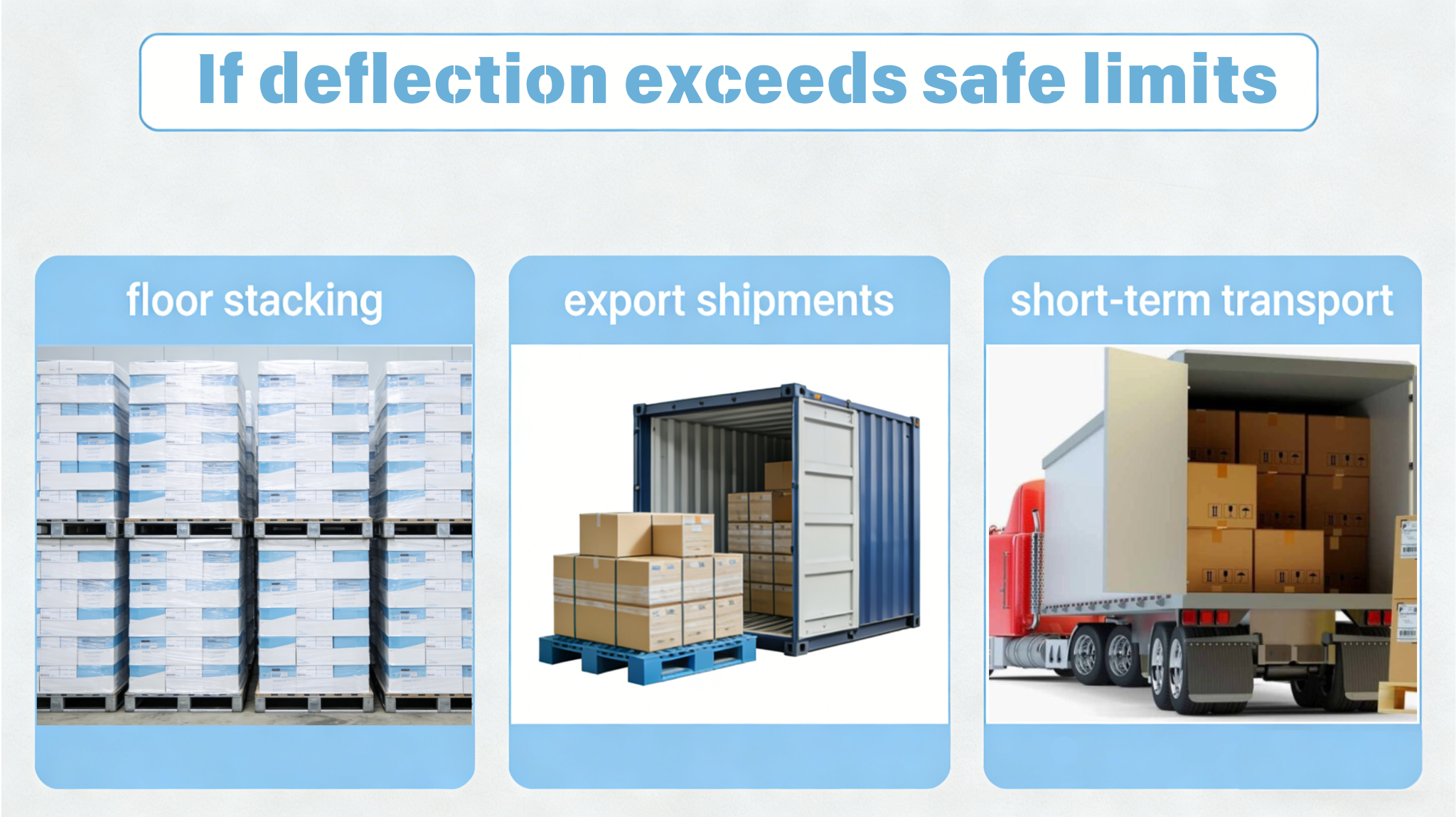

ほとんどのプラスチック パレットは次の目的で設計されています。

• フロアスタッキング

• 輸出貨物

• 短期輸送

しかし、 ラックに保管すると、まったく異なる負荷状態が生じます。

パレットを倉庫の梁に置くと、構造は 2 点でのみ支持されます。

荷重全体は梁間のスパンをまたがって運ばれなければなりません。

パレット構造がこの状況に合わせて設計されていない場合、次のような問題が発生する可能性があります。

• 過度に曲げる

• 構造的な剛性を失う

• 破損品

• 安全上のリスクを生み出す

このため、産業用バイヤーはパレットを 本当にラックに載せられるものにする理由を明確に理解する必要があります。.

ラック搭載可能なパレットは、ラック ビームのみで支えられた場合でも安全に荷物を運ぶことができるように設計されています。

これには以下が必要です。

• 制御された構造のたわみ

• 強化された荷重経路

• 十分な耐屈曲性

荷重がパレットベース全体に分散される床積みとは異なり、ラッキングでは構造応力が中央のスパンに集中します。

このため、 ビームの偏向が 重要なエンジニアリングパラメータになります。

たわみが安全限界を超えた場合:

• 製品が傾く可能性があります

• パレットが永久に変形する可能性があります

• 倉庫のラックにストレスがかかる可能性がある

このため、ラック搭載可能なパレットは、 梁で支えられた試験条件下で評価する必要があります。.

2. 3種類のパレット定格荷重

多くの RFQ は「耐荷重」を要求しますが、その測定方法を定義しているものはほとんどありません。

工業用パレットの積載量は通常 3 つのカテゴリに分類されます。

静荷重

静荷重とは、パレットが動かずに平らな面に置かれているときに支えることができる重量を指します。

この状態では、荷重はパレット ベース全体に均等に分散されます。

通常、この数値は最大の定格荷重です。

動的負荷

動的荷重とは、パレットが移動中にサポートできる重量を指します。

これには以下が含まれます:

• フォークリフト輸送

• パレットジャッキの動き

• 倉庫の取り扱い

移動により衝撃力や振動力が生じるため、動的定格荷重は低くなります。

ラッキング荷重

ラック積載荷重とは、パレットが倉庫のラックビームにまたがって置かれたときにサポートできる重量を指します。

パレットはサポート間のオープンスペースにまたがる必要があるため、通常、これが 最低の定格荷重になります。

ラックシステムを使用する産業用バイヤーにとって、 ラック負荷は最も重要な仕様です.

3. ラッキング中にプラスチックパレットが曲がる理由

プラスチック材料は木材やスチールとは異なる挙動をします。

持続的な荷重がかかると、プラスチックは時間の経過とともにゆっくりと変形する可能性があります。これはとして知られる現象です。 クリープ.

パレットがラックビーム上に長期間保管される場合:

• 中央スパンは継続的な曲げ応力を受ける

• 徐々に変形が大きくなる

• 構造的な剛性が低下する

補強がないと、プラスチックパレットは荷重によりたわむ可能性があります。

このため、ラック搭載可能なパレットには スチールバー補強 や特殊なリブ構造が含まれることがよくあります。

これらの設計要素により、曲げ抵抗が大幅に向上します。

4. ラック収納可能なパレットの構造設計

ラック搭載可能なパレットはエンジニアリング設計に大きく依存しています。

主な構造的要因は次のとおりです。

5. ラック荷重試験の仕組み

専門のパレット メーカーは、管理されたテストを通じてラックに載せられる性能を検証します。

一般的なラック負荷テストには次のものが含まれます。

1. ラックビームのみでパレットを支持する

2. 定格荷重をデッキ全体に均等に適用する

3. 中央スパンでのたわみの測定

4. 定義された期間にわたって負荷を維持する

記録される主な指標は次のとおりです。

• 最大たわみ

• 除荷後の永久変形

• 設計に適用される安全係数

産業用バイヤーは、 ラック保管用のパレットを承認する前に、 ラック負荷テストレポートを要求する必要があります。

6. ビームスパンは多くの購入者が認識している以上に重要です

ラックの耐荷重はビームの間隔に大きく影響されます。

例えば：

これは、あるスパンでラックに搭載できると評価されたパレットが、別のスパンでは安全に機能しない可能性があることを意味します。

購入者は以下を確認する必要があります。

• 倉庫内の梁の間隔

• パレットのテスト範囲

• サプライヤーが使用する安全係数

これらのパラメータ間の不整合により、隠れたリスクが生じる可能性があります。

7. ラック収納可能なパレットを購入する際のよくある間違い

購入者が価格だけに注目するために、多くの調達ミスが発生します。

典型的なエラーには次のようなものがあります。

• すべてのプラスチックパレットがラックに載せられると仮定すると、

• テストデータではビームスパンを無視

• 負荷テストレポートを要求しない

• 補強材のないパレットの選択

• ラックシステムでの輸出パレットの使用

これらの決定は、多くの場合、次のような結果につながります。

• パレットの変形

• 製品の損傷

• ラックの安全性に関する懸念

• 時期尚早な交換

エンジニアリング検証により、これらの問題を防ぐことができます。

8.実際にラック収納可能なパレットが必要になるのはどのような場合ですか?

すべての作業にラック搭載可能なパレットが必要なわけではありません。

ただし、特定の倉庫環境では、ラックに載せられるパレットのパフォーマンスが不可欠になります。

典型的なシナリオには次のようなものがあります。

高密度の倉庫保管

製品をパレット ラック システムに保管する場合、パレットはビーム スパン全体にわたって構造の安定性を維持する必要があります。

産業用重負荷

製造部品、自動車部品、産業用機器は、標準的な輸出パレットの容量を超えることがよくあります。

自動倉庫環境

自動化システムは寸法の一貫性に依存します。ラック取り付け可能なプラスチック パレットは、予測可能な構造と再現可能な寸法を提供し、自動化の互換性を向上させます。

9. ラック収納可能なパレットの総所有コスト

ラック収納可能なパレットは通常、標準の輸出パレットよりも高価です。

ただし、コストはパレットのライフサイクル全体で評価する必要があります。

長期的なコストに影響を与える要因には次のものがあります。

交換頻度

ラックシステムで使用される標準パレットは、多くの場合、早期に変形します。ラック収納可能なパレットは構造的な完全性をより長く維持し、交換サイクルを短縮します。

製品損傷のリスク

パレットのたわみにより、商品が傾いたりずれたりする可能性があります。ラック収納可能なパレットは、より強力な構造設計によりこのリスクを軽減します。

倉庫の安全性

ラック システムはパレットの安定性に依存します。リスクを軽減すると、測定可能な運用上の価値が得られます。

10. ラック収納可能なパレットと倉庫の自動化

現代の倉庫は自動化への依存度が高まっています。

自動化システムには次のようなパレットが必要です。

• 一貫した寸法

• 安定したデッキ面

• 予測可能な構造挙動

ラック用に設計されたプラスチック パレットは、多くの場合、オートメーション環境により適しています。

利点は次のとおりです。

• 射出成形による寸法精度

• コンベヤシステムと互換性のある滑らかな表面

• 製造バッチ全体での構造の再現性

木製パレットは形状や剛性が異なることが多く、自動化システムに干渉する可能性があります。

自動化のアップグレードを計画している倉庫にとって、パレットの標準化は戦略的投資になります。

11. 適切なラック収納可能なパレットの選択

適切なラック搭載可能パレットを選択するには、いくつかの技術的要素を理解する必要があります。

調達チームが尋ねるべき主な質問は次のとおりです。

• 積載要件: パレットに載せられる製品の最大重量はいくらですか?

• ラックビームの間隔: 倉庫内のラックビーム間の距離はどれくらいですか?

• 保管期間: パレットは数時間、数日、または数週間ラックに保管されますか?

• 取り扱い装置: パレットはフォークリフト、パレットジャッキ、または自動システムによって移動されますか?

• 環境条件: 温度と湿度は材料の性能に影響を与える可能性があります。

12. ラック収納可能なパレットの調達チェックリスト

ラック搭載パレットを購入する前に、調達チームは以下を確認する必要があります。

✔ 検証されたラッキング耐荷重
✔ ラッキング荷重試験レポートが利用可能
✔ 試験で使用されるビームスパンが文書化されている
✔ 最大許容たわみが定義されている
✔ 補強構造が説明されている
✔ 材料タイプが指定されている (HDPE または PP)
✔ 寸法公差が文書化されている

これらの基準は、パレットのパフォーマンスが倉庫の要件と一致していることを確認するのに役立ちます。

エンジニアリングのポイント

ラック収納可能なパレットは、単に強度が高いパレットではありません。

これらは、 倉庫保管システム内の 設計された構造コンポーネントです。

パレットの設計がラックの条件と一致すると、倉庫は次のようなメリットを得られます。

• 負荷の安定性が向上しました

• 製品ダメージの軽減

• 運用上の安全性の向上

• パレットの寿命が延びる

構造要件を理解することは、調達チームが運用効率と長期的なコスト管理の両方をサポートするパレットを選択するのに役立ちます。

華頂産業について

Huading Industry は、要求の厳しい倉庫環境向けに設計された工業用プラスチック パレットを設計および製造しています。

当社のラック収納可能なパレット ソリューションは、次の用途に向けて開発されています。

• 倉庫ラックシステム

• 産業用重荷重

• 自動化された物流環境

• クローズドループリターナブル包装システム

当社のエンジニアリング チームは、バイヤーが保管条件に適したパレットを選択できるよう、負荷試験データ、材料仕様、および用途ガイダンスを提供します。

ラック収納可能なパレットの技術データをリクエストする

倉庫でパレット ラックを使用している場合、当社のチームは、必要なラック耐荷重、ビーム間隔の互換性、補強構成、パレット ライフサイクルの期待値の評価をお手伝いします。当社のエンジニアリング チームに連絡して、アプリケーションについて話し合い、ラックマウント パレット ソリューションに関する技術文書を入手してください。
